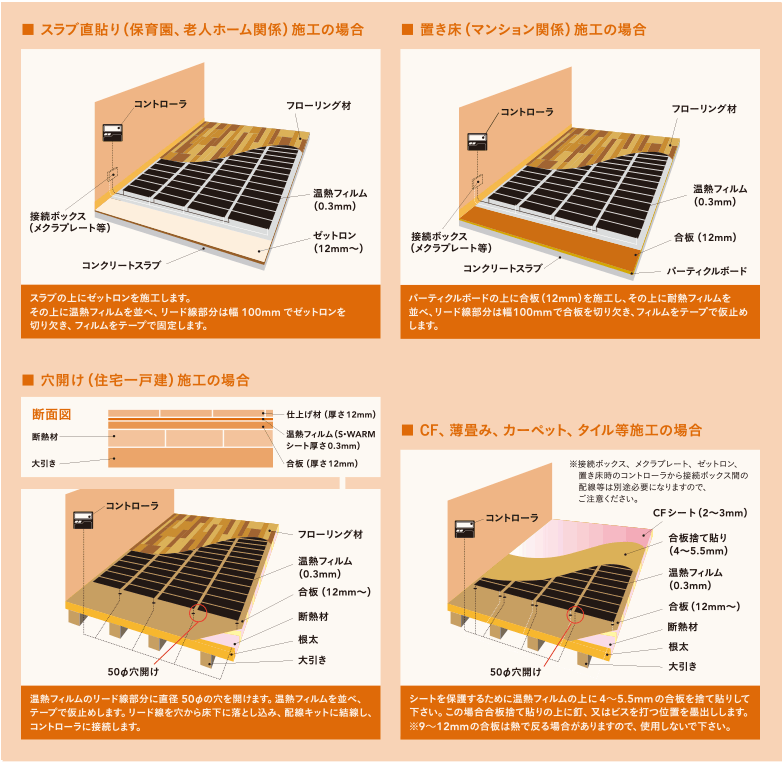

S･WARM設置においては、様々な状況に応じて施工のご協力をさせていただいております。 代表的な施工の方法については以下をご参考ください。

※ S･WARMは標準で1ｍのリード線がセットになっています。

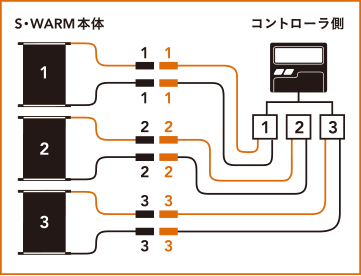

配線をワンタッチでつなげられるようになり、施工の手間が減り、施工時間を短縮できる様になりました。 またシンプルな電気配線導入により、誤配線による施工ミスの減少につながります。 同じ番号同士を繋ぐことで施工ミスがなくなり、釘打ち損じ、どの温熱フィルムが悪いのか床下に潜らず、分かるようになりました。

■ 電気配線について

1次側配線について
別途必要部材（入力電源コード2.0VVF）専用回路(200V)をコントローラまで配線。1面20Aまで1回路（200V）でOK

2次側配線について
別途必要部材（電気配線コード2.0VVF接続ボックスまで）

• ※ 各シート付属のリード線（黒・自）各2本を並列結線し、VVFコードに圧着。
• ※ 配線の接続は電気施工店様にお願いしています。 並列であればまとめて繋いでも、1本繋いでもどちらでも構いません。

※ 必ず電気工事士の有資格者の方が行ってください
